隨著質量流量計的發展，更新?lián)Q代速度很快，Porter質量流量計憑借著自身的優點逐漸取代了以前的Tyland質量流量計，成 為了 146i新…代機當中的質量流量計。本文針對Porter質量流量計存在的故障問題，并對其進行了詳細的分析，希望對同行們起到一定 的借鑒意義。

1.引言

現在的146i新一代機使用的質量流量計由原來的Tyland型號，變 成了 Porter型號。相比于Tyland質量流量計，Porter質量流量計的控制線 圈、產生磁力都比較大,因此更方便實現流量的穩定控制。此外維修起來 也比較方便些，本文對Porter質量流量計存在的故障問題進行了檢 査，并對其進行了維修和校準。

2.Porter質量流量計存在的故障現象

利用146i校準儀器進行校準時，反映儀器讀數很高。因此使用另外 的146i先進性校準，然后再用存在故障的146i進行通氣復測，我們發現 該146i的輸出值要比正常的高3倍多。

3.Porter質量流量計出現的故障判斷

出現上述問題的原因主要有兩種：①lOOmL/min的流量計輸出超過 f正常值的3倍;②丨OL/min質量流量計輸出要比正常值低3倍。在進行 故障檢查時，需要另外的146i進行參比，更加方面故障的檢查。

4.Porter質量流量計的故障處理

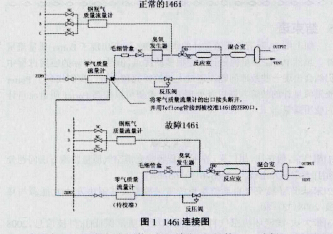

將兩臺146i放在一起，擰開146i中的零氣質量流量計出口處的氣 管接頭，同時連接l/4Teflmi管，另一頭連接存在故障的146i零氣入口。 然后將111零氣輸出口和好的〗46i零氣入口相連，如圖1。

將兩臺丨46i進行加電預熱。儀器穩定后，好的】46i選擇A 口，ZERO 流量選擇l0000mL。存在故障的146i隨便選擇一口，ZERO流量選擇500，1000,2000 直到9500，每次選擇流量時，需要使儀器穩定，然后再對故障和正常146i流量指示存在的差別進行觀察。發現故障146i的 流量超過正常值的3倍。因此我們可以將故障點歸結為零氣質量流量計 上。

將零氣質量流量計接頭兩側拆掉。進氣口接頭上帶有過濾功能的金 屬網，拆開始存在很多灰塵，所以可能是灰塵堵住了流量調節孔。因此需 要將灰塵清理，此時將零氣流量設為最大，此時調節閥開口最大，再吹掃，如圖2。

完成吹掃后，裝好再通電測試。清理后流量一般會有較大改善,但是 閥體深處存在灰塵,很難清理干凈，因此還是存在流量變化。"丨以通過調糧 電路上的跨點電位器和零點進行修整,Porter?流量計電位器位置如圖3。

ZERO電位器主要是為了對低流量進行調整，MS是為了對高流量進 行調整。圖3右側的三芯插頭是流量控制閥的控制線,其中紅線為正極， 黑線為負極，還有一條黑線是屏蔽。測量紅線可以對電路板的控制功能 進行測量。測量時,可以用萬用表的黑表筆和儀器殼外部的金屬相連，將 紅表筆和控制線插頭處的紅線相連。在146i的OPERATION菜單當中選 擇一口，同時選擇ZERO,把零氣流量的大小設置為最小，此時萬用表中 電壓讀數大約為4V。將流量值設為最大值時，電壓值上升為6.5V左右= 因此，流量控制大電壓值的變化范圍應該是4?6V之間。如果電壓值的大 小隨著設定的流量值的改變而發生改變,那么電路板的控制部分就不存 在問題。

接下來我們需要對電位器進行調整。調整之前，我們需要先和正 146i進行流量計的對比。和之前的方法一樣,先把正常的146i流量計出 口和Teflon管相連,然后再將Teflon管口連接故障146i零氣入口。此時 不能把兩個流量計進行簡單的連接,必須要把流量計放在儀器的實際位 置處進行測量。這主要是因為流量計前后所加的器件與實際使用的時出 現的結果存在很大的差異。在完成管線之間的連接之后，需要在故障 146i 的 Service 菜單當中選擇 Zero Flowmeter Calibration 選項，然后從 5% 開始對正常的146i以及存在故障的146i逐個畸形流量的檢査，并對比 兩者之間的差異。若沒個流量檔上測量到的差值都保持在5%之內，那就只需要進行流量校準工作，而不必再進行電位器的調整工作。但是，如果 測量誤差的范圍大小超過了 5%，那此時單純的依靠校準工作很難完成 校準，因此需要對電位器進行一'定的調整。在Zero Flowmeter Calibration 菜單當中進行流量檢查工作時,必須注意每檔完成檢查工作之后，需要 按照主菜單鍵推出，不能按回車鍵進行確認，避免把參數調亂。

在確定對電位進行調整時候，需要按照從低到高的順序開始調整。 在Zero Flowmeter Calibration菜單當中選擇5%檔,再慢慢改變Zero的電 位大小，確保故障的146i和正常的146i的讀數是一樣的。這個過程需要 反復的重復幾次，確保故障流量計在高端以及低端的流量讀數大小和正 常的146i的讀數是一致的。

在完成上述的調整工作之后，需要從lOOOmL/min開始對比檢查正 常流量計和故障流量計之間的讀數差異，按照2000mUmin、3000mL/min… 的順序進行檢查，直到9000mL/min為止。若差異范圍可以保持在5%之 內就比較好了。若之前并未做好流量校準，則校準參數需要維持在出廠 值。按照出廠值調整，流量計的性能一般會比較好，因此調整電位之后， 線性不會受到很大的影響，只需要高低兩點可以吻合，其它位置上的點 基本都可以吻合。

在完成了電位器的調整工作之后，需要用膠固定電位器的調整螺 絲，防止振動清苦楊對電位器產生影響。在進行固定時，選擇了幾種不同 的膠，但是最后選擇了牙膏。牙膏不但可以起到固定的效果，同時還很方 便清除。即使我們不了解牙膏的成分，也不知道是否導電，但是都不重 要,牙膏是一種比較理想的固定劑。

5.結束語

綜上所示，隨著質量流量計的快速發展，逐漸出現了 Porter質量流量 計。雖然Porter質量流量計存在很多的優點，但是在實際的應用過程中 仍然會出現一些故障問題。通過上述的研究和分析，我們找到了 Porter 質量流量計的故障判斷以及處理方法，希望可以提高Porter質量流量計 的使用質量。
