SLS系列對夾式法蘭渦街流量計特點：
結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
安裝簡單，維護十分方便。
檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
測量范圍寬，量程比可達1∶10。
壓力損失較小，運行費用低，更具節能意義。
在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
應用范圍廣，蒸汽、氣體、液體的流量均可測量。SLS系列對夾式法蘭渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示)，這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表示:f=St·v/d式中: f-卡門渦街的釋放頻率St-系數(稱為斯特羅哈數)v-流速d-柱狀物的寬度卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。SLS系列渦街流量傳感器的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。 SLS系列對夾式法蘭渦街流量計電路構成: 電荷轉換器:從壓電元件輸出的交變電荷經電荷轉換成與電荷量成比例的電壓。 交流放大器、低通濾波器:在這里進行信號放大和消除噪聲。電荷轉換器的輸出波形，當測量流體在低流速時，管道振動等的高頻噪聲形成迭加波形
儀表型號 | SLS-N | SLS-A | SLS-B | SLS-C | SLS- D1/D2 |
信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA或脈沖 |
供電電源 | 24VDC±15% | 24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%和鋰電池 |
通訊接口 | 無 | 無 | 無 | 可選RS485 | 可選RS485 |
精度等級 | 液體：1.0級 | 液體：1.0級 | 液體：1.0級 | ||
顯示器 | 無 | 有 | 有 | ||

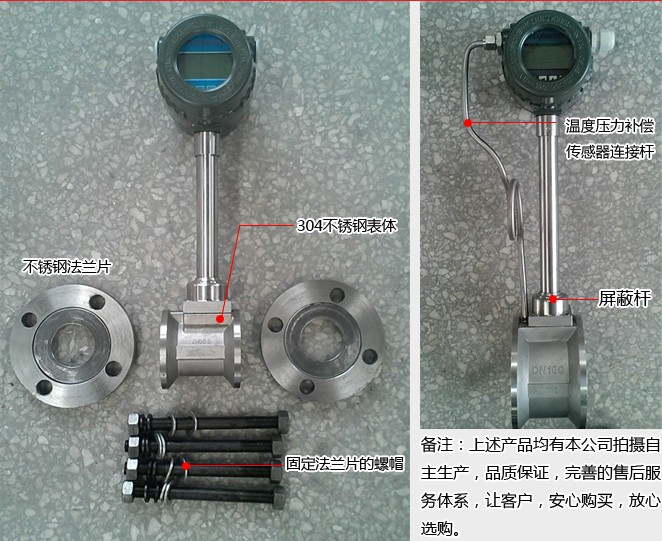

儀表材質 | 304SS | 304SS | 304SS | ||
防爆等級 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 | ||
防護等級 | IP65 | IP65 | IP65 | ||
整機功耗 | ＜1W | ＜1W | ＜1W | ||
儀表通經 | DN15~DN300 | DN15~DN300 | DN15~DN300 | ||
安裝方式 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 | ||
耐壓等級 | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa | ||
介質溫度 | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | ||
環境溫度 | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ | ||
儀表口徑（mm） | 液體測量范圍（m3/h） | 氣體測量范圍(m3/h) |
DN15 | 0.4-4 | 2.8-12 |
DN20 | 0.7-7 | 6-30 |
DN25 | 1-10 | 8.5-55 |
DN32 | 1.5-15 | 15-140 |
DN40 | 2.5-25 | 25-205 |
DN50 | 3.5-45 | 35-350 |
DN65 | 5.5-75 | 60-600 |
DN80 | 8.5-110 | 86-860 |
DN100 | 16-180 | 130-1300 |
DN125 | 25-270 | 220-2200 |
DN150 | 35-350 | 350-3500 |
DN200 | 65-650 | 550-5500 |
DN250 | 95-950 | 850-8500 |
DN300 | 150-1500 | 1350-13500 |
