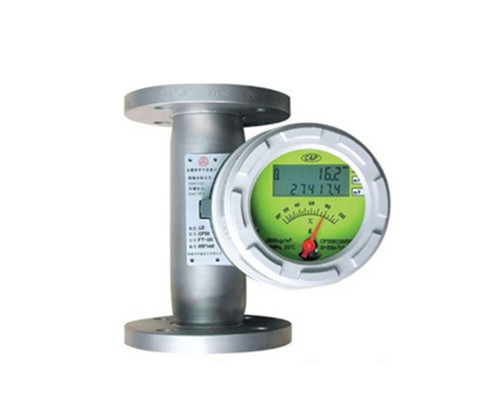

電遠傳型金屬管浮子流量計SLL

【型號】：
【品牌】：升隆
【材料】：
【外形尺寸】：
【適用范圍】：化工、石油、冶金、電力、環保、醫藥

詳情描述
技術參數
相關產品

SLL電遠傳型金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。SLL電遠傳型金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜，能適用多種場合的流量測量等特點。本系列為現場智能指示型，有下進上出、左進右出和下進側出三種安裝形式。SLL電遠傳型金屬管浮子流量計可廣泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。

測量范圍:水（20℃）1-200000 l／h

空氣（20℃，0．1013MPa）0．03－4000m3／h

參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

精度：標準型1．5級特殊型1．0級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夾套的壓力等級為1．6MPa

特殊型在選型和訂貨前應與工廠協商

壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

高溫型：最高可達400℃

介質粘度：DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8)DN25:<250mPFa.sDN50-DN150:<300mPa.s

環境溫度：液晶型－30℃－+85℃

指針型－40℃－+120℃

連接形式：標準型：DIN2501標準法蘭

特殊型：由用戶指定的任意標準法蘭或螺紋

電纜接口：M20＊1．5

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）

交流型：85－265VAC 50HZ

電池型：3．6V@4AH鎳氫電池

報警輸出：上限或下限瞬時流量報警

標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100歐）

特殊型：繼電器輸出（觸點容量最大5A@250VAC）

脈沖輸出：累積脈沖輸出，最小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000

累計流量顯示數值范圍：0－99999999

防護等級：IP65

防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

通經（<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">mm）	流量范圍			壓力損失<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">kPa
	水<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">L/h*		空氣<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">M3/h*	水	空氣
	常規型	防腐型	常規型，防腐型	水	空氣
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">15	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2.5～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">---	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.07～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.7	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.5	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.1
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4.0～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2.5～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.11～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1.1	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.5	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.2
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.3～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">63	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4.0～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.18～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.6	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.3
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.3～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">63	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.28～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.6	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.5
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">160	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.40～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.0
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">250	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">160	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">0.7～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.2	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10.8
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">400	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">250	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1.0～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.6	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10.0
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">63～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">630	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">400	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1.6～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">11.1	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">14.0
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">63～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">630	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">3～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">30	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7.7
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">160～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1600	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4.5～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">45	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.8
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">250～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2500	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">160～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1600	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">7～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">70	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">12.0
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">400～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">250～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2500	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">11～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">110	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">15.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">19.0
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">500～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">5000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">---	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">12～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">120	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10.8	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">9.8
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">600～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">----	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">160	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">12.6	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16.5
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">50	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">630～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6300	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">400～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">18～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">180	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.1	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.6
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1000～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">630～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6300	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">250	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">11.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10.4
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1600～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1000～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">10000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">400	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">17.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">15.5
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">80	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2500～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1600～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">16000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">60～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">600	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">8.1	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">12.9
	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4000～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">2500～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">25000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">80～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">800	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">9.5	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">18.5
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">6300～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">63000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">4000～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">40000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">1000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">15.0	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">19.2
<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">150	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">20000～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">100000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">---	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">600～<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">3000	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">19.2	<span xml:lang="EN-US" style="padding: 0px;list-style-type: none">20.3

型號									說明
SLL	□	-□	□	/□	/□	/□	/□	/□	說明
轉換器類型	A								指針型轉換器，無遠傳輸出
	B								指針型轉換器，24VDC供電，輸出4-20mA
	C								液晶顯示轉換器，自帶鋰電池供電
	D								液晶顯示轉換器，24VDC供電，輸出4-20mA
	E								指針型轉換器，24VDC供電，輸出4-20mA，帶報警輸出功能
公稱通徑		15							15mm
		25							25mm
		40							40mm
		50							50mm
		80							80mm
		100							100mm
		150							150mm
工作號									請參照Px頁表2選取適用的測量范圍對應的工作號
測量介質				L					液體
測量介質				G					氣體
儀表材質					1				304不銹鋼
					2				316不銹鋼
					3				304不銹鋼外殼，聚四氟乙烯襯里
					4				特殊材質
結構形式						E			垂直安裝型
結構形式						F			水平安裝型
附加結構							1		標準結構型
							2		帶保溫夾套型
							3		帶氣體阻尼型
							4		高溫型（上限250℃）
							5		高壓型
防爆等級								N	不防爆
								A	本安防爆：ExibⅡCT4(配LB987S安全柵)
								E	隔爆：ExdⅡBT4
