隨著科學技術的發展，很多舊的事物不能跟上時代發展的需要，逐漸被新的事物所取代，這是 時代發展的必然。本文針對城區供水管網漏損及貿易表計費問題提出了改進方案，建議使用新的計量裝 置超聲波流量計代替原有的旋翼式水表，計費準確又能確保供水量、水壓，實為供水部門的計量首選。

1.前言

陽谷縣位于山東省西部，聊城市南鄰，南與河南省 臺前縣毗鄰，縣轄12鎮、3個辦事處、3鄉，城區面積 19.6k m2,城區人口 15萬人，到2020年將達到20萬人， 屬暖溫帶季風氣候，黃河、金堤河穿境而過，客水資源 比較豐富，但地下水資源相對貧乏，屬嚴重的干旱缺水 區，人均水資源為220m3，僅為全國的1/11，全世界 的 1/40。

2.城區水表現狀及存在的問題

陽谷縣城鄉供水總公司成立于1980年，貿易結算水 表總數4450具，而DN50以上的水表占總數的4%，但 用水量卻占到公司總供水量的65%，用戶大多為企事業 單位、小區，由于安裝時間較長，安裝不規范，水表品 牌繁多，質量參差不齊，小區物業、單位對國家計量器 具強制更換及校檢不夠重視，且不愿承擔校檢、更換費 用，造成“跑、冒、滴、漏”較多，公司經濟效益受到 一定的損失。

根據《城鎮供水管網運行、維護及安全技術規程》 貿易結算水表定期更換和檢定周期應符合以下要求：

(1)直徑DN15—DN25的水表，4年必須校檢，6 年必須更換。

(2)直徑DN40—DN50的水表，使用期限不得超 過4年。

⑶直徑DN50以上或常用流量大于16m3 /h的水 表，檢定周期為2年，無限定使用年限，但檢定不合格 必須更換。

3.超聲波流量計在供水工程中的重要性和可行 性

2015年前，我公司貿易結算表及小區、聯戶DN50 以上水表主要使用B級機械WS旋翼式水表或機械螺翼 式水表，由于B級機械水表始動流量較大，夜間或用水 量較小時，用水量不能計入貿易結算表，造成水司產銷 率低，超聲波流量計依靠其優勢取而代之。

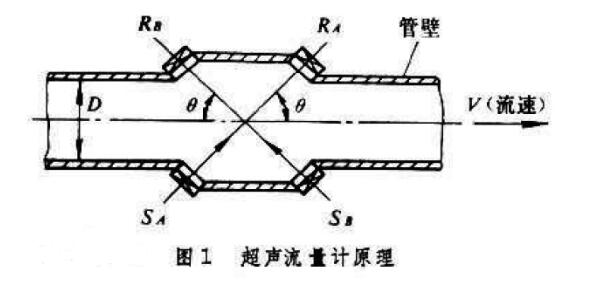

超聲波流量計具有讀數清楚、靈敏度高、安裝方便、 流量大、不堵水等優勢，它通過兩個聲波發送器（SA 和SB)和兩個聲波接收器（RA和RB)，同一聲源的 兩組聲波在SA和RA之間和SB和RB之間分別傳送， 它們沿著管道安裝的位置與管道成e角（一般0=45 )，由于向下游傳送的聲波被流體加速，而向上游的 聲波被延遲，它們之間的時差與流速成正比，來實現流 速的測量，改變了原有水表如家庭淋浴、入廁等小流量 用水不計量的現象。以下圖1為超聲流量計原理：

同型號超聲波流量計與供水管道形成直管，減少了 水阻，能使其承受更大的流量，較其以往的旋翼式機械 水表流量增大了四倍，計量更加準確，量程比為400， 達到C級標準，增加了水費回收率，不愧為大型號機械 水表的最佳替代品。

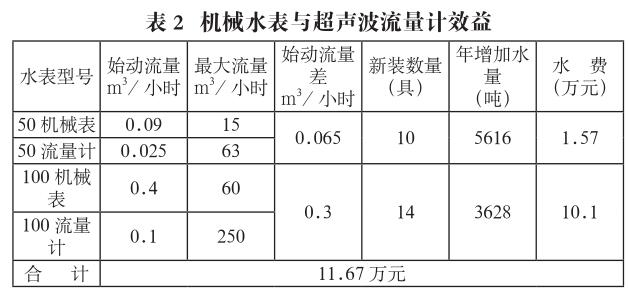

以下表2為機械水表與超聲波流量計效益對比：

4.效益對比

2014年11月，我在參加山東省地理信息培訓會時 發現浙江某企業展銷的超聲波流量計，該產品重量輕、 安裝方便、計量準確、流量大、量程比高等優點，2015 年初，我們從增加公司經濟效益出發，向總公司領導提 出了較大小區、企事業單位或用水量較大的用水戶采用 超聲波流量計的建議，總公司通過研究決定采納了該建 議。從2015年2月份開始對新建小區總表及需換表的用戶均釆用超聲波流量計，提高了公司的經濟效益， 年可挽回經濟效益10萬余元，用水戶由原來需要安裝 DN100機械旋翼式水表改為DN50超聲波流量計，每戶 可節省5000余元，每年為需報裝或整改戶節省8萬元 左右，符合國家節能降耗政策，隨著城區用戶不斷增加 及舊表改造的完成，效益將更加明顯。
