實流檢定是流量計量值傳遞的一項重要手段，通過實流檢定可以有效的彌補干標過程中不能對氣質條件、 安裝條件等影響修正的缺陷，使得量值傳遞更加準確可靠。但在現場實流檢定過程中，由于流量計處于露天條 件下，環境條件比較復雜，使得在每個流量點取樣過程中溫度會發生波動，檢定規程中規定，在每個流量點的 檢定過程中溫度變化應不超過0.5 T：,在實際工作過程中，不同的檢定工藝流程對溫度波動的要求應該是不同 的，具體問題應具體分析，確定溫度允許的波動范圍，文章以移動式天然氣計量標準裝置在線實流檢定為例， 分析在線實流檢定的溫度允許變化范圍，為流量計的實流檢定工作提供參考。

0.引言

移動式天然氣計量標準裝置采用的是標準表 法開展的量值傳遞，根據流體的質量守恒定律, 系統穩定后，相同時間內流過標準表和被檢表的 質量流量是相同的，通過比較相同時間內標準表 和被檢表的實際質量流量來計算示值誤差。

但在實際應用過程中，由于環境條件的影響， 尤其在冬天和夏天，環境溫度與管內流體溫度溫 差較大，盡管穩流時間較長，系統仍然很難達到 一絕對穩定的狀態。管內溫度的變化導致管容發 生變化，使得流經標準表和被檢表處的質量流量 不相同，進而影響檢定結果。標準裝置檢定的流 量計一般都是在1.0級及以下的，溫度波動對檢 定結果影響在0.05%是可以接受的。根據這一技 術指標計算不同流量點允許的溫度變化范圍。

1.標準裝置簡介

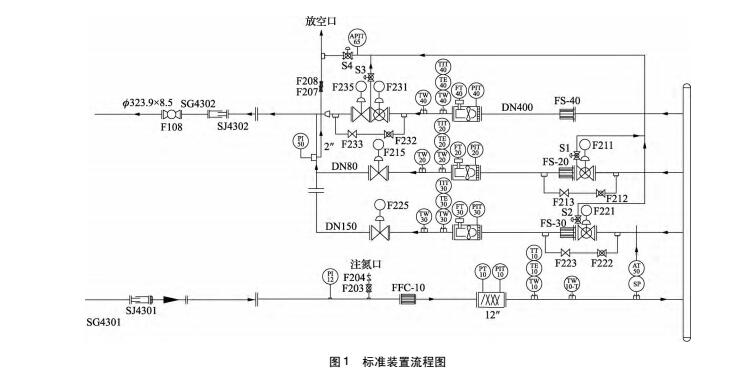

標準裝置主要是由渦輪流量計、超聲流量計、 溫度變送器、壓力變送器、在線氣相色譜儀、流 量調節閥等組成，所有設備安裝在一臺特制的箱 式卡車上，結構原理圖如圖1所示。

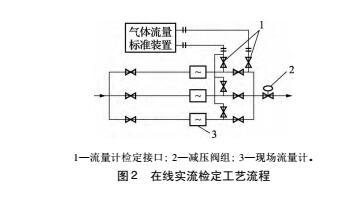

把標準裝置運輸到天然氣計量站內，與天然 氣計量站內的計量系統串聯安裝，通過工藝管線 切換，對計量系統（計量橇）上的各路天然氣流 量計進行在線實流檢定。檢定過程中，將標準渦 輪流量計與被檢流量計所測量的標準流量值相比 較，經壓力、溫度、組分換算，計算得到被檢流 量計的流量測量誤差。在線實流檢定工藝流程如 圖2所示。

2.數據分析

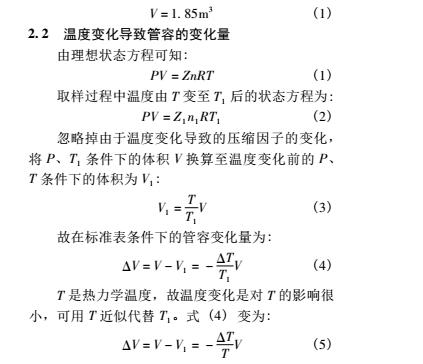

2.1管道容積的計算

根據現場實際計算管道容積，被檢表至標準 表處管道容積為：

2.3管容變化引入的誤差

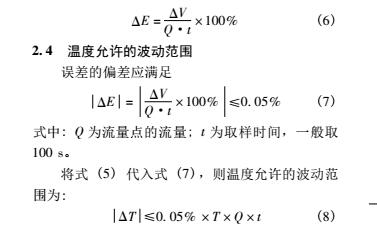

由于被檢表與標準表處的工況條件相差很小， 在計算中可以用標準表處的工況條件近似代替被 檢表處工況條件，所以管容引入檢定結果的誤 差為：

2.5溫度允許的變化量

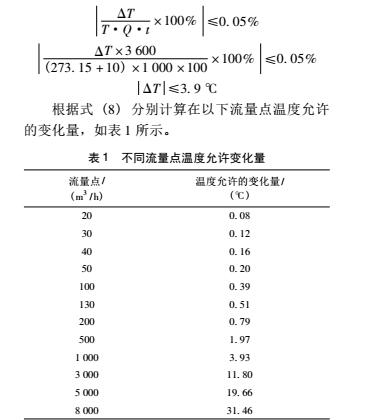

以Q = 1 000 m3/h為例，計算溫度允許的變化 量,管輸天然氣為長輸管線,大部分管線埋地,管內溫度常年接近地溫,可近似取管內溫度為10 ℃，則：

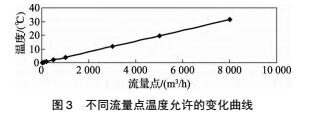

將以上流量點繪成曲線，如圖3所示。

由圖3可以得出溫度允許變化量與流量點的 關系：

y =0. 0039x (9)

在進行流量計實流檢定時，根據式（9)確定 檢定流量點溫度允許的波動范圍，然后根據這一 標準確定穩流時間，開展檢定工作。

在流量較大時，溫度允許的波動范圍較大, 式（5)中用T近似代替T1進行計算將不再成立, 但是在實際檢定過程中溫度的變化控制在0. 5 蚓以 內，故式（5)用于溫度允許量的計算是成立的。

3.結論和建議

(1)由式（4)可知，溫度的波動與管容的變 化成反比，即在檢定流量點的取樣過程中溫度逐 漸升高時，被檢表至標準表處的管容逐漸變小, 流經被檢表處的質量流量小于標準表處的質量流 量，被檢流量計的示值誤差偏小。

(2)計量檢定工藝流程_定，不同的流量點對 溫度允許的波動范圍不同，由小流量到大流量溫度 允許的波動范圍是線性逐漸變大的，在檢定過程中, 可以根據設定流量點的流量計算溫度允許的波動范 圍，用于監控檢定過程中溫度的波動指標，判斷溫 度的波動是否對檢定結果有較大的影響。

( 3) 在小流量點溫度允許的波動范圍較小, 故需要在小流量點采取相應的措施來減小溫度對 檢定結果的影響，具體建議如下：增加取樣時間, 由式（6)可以看出，增加取樣時間t可以減小溫 度波動對檢定結果的影響。增加穩流時間，通過 增加穩流時間，減小取樣時間內的溫度變化，進 而減小溫度波動對檢定結果的影響。

（4）在大流量點，檢定結果受溫度波動影響 較小，可以適當縮短穩流時間，提高檢定效率。

（5）在計量檢定工藝流程設計中，在保證直管 段要求的前提下，可以盡量減小被檢表至標準表之 間的管道容積，減小溫度波動對檢定結果的影響。
