便攜式超聲波流量計具有快捷、靈活、非接觸測 量的特點，是其他流量計無法比擬的。在大口徑流量計難以實現現場標定的情況下，為在線標定流量計提供了可能，其使用方式在企業計量管理中得到普遍應 用。使用便攜式超聲波流量計與在線流量計進行比 對，也成為我公司保證計量準確的常用方法。

便攜式超聲波流量計的換能器安裝采用外夾式， 且無需停流截管，只要在管線外部安裝換能器即可。 因此，我們選用型號為FLCH-2011的便攜式超聲波流 量計作為標準表送到國家大流量計量站進行量值溯 源，經檢定合格后，作為1.0級標準表對下一級大口徑 流量計進行量值傳遞。使流體在相同的時間間隔內連 續流過標準表和被檢流量計，比較兩者的輸出流量 值，從而確定被檢流量計的計量性能。

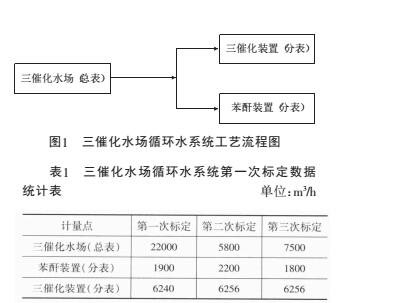

然而，由于受現場管線情況、安裝質量等因素的 影響，便攜式超聲波流量計的使用準確度往往低于其 標稱準確度，有時誤差較大，不能達到使用目的。比如 在對我公司三催化循環水場的標定中，總表和分表的 標定數據就出現了 3個不同的標定數據。請看三催化 水場循環水系統工藝流程圖見圖1)。

5月21日三催化水場循環水系統標定的數據如表 1所示。

從表1中數據可以看出，3次標定的結果出現了很 大的誤差，使得標定出的數據無法采用。

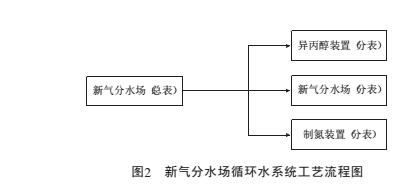

再舉第二個例子，請看新氣分水場循環水系統工 藝流程圖見圖2)。

6月20日新氣分水場循環水系統的標定數據如表 2所示。

從表2中的數據可以發現，3個分表量的總和與總表量不符。

為了評價管線、安裝、信號等對便攜超聲波流量 計的影響，我們采用系統標定的方法，很好地解決了 這一問題，保證了計量?jī)x表的正常運行，很好地避免 其不利因素帶來的影響，揚長避短，充分發揮其自身 的優勢。

系統標定的方法，就是由原來的單點標定，改為 對整個系統的總表與分表的整體標定。單點標定出來 的數據沒有比對，也沒有參照，標出來多少就是多少， 然后以此為標準值調整流量計，這樣往往會使現場標 定人員無法及時發現錯誤的數據，從而會導致流量計 錯誤運行。采用系統標定的方法，使得標定出的數據 之間能夠互相監督、互相制約、互相參照比對。如有條 件的話，可采取總表與分表同時標定的方式，但在實 際檢測中一般都是使用一臺便攜式超聲波流量計逐 點標定。這并不影響標定效果，因?yàn)樵谝欢ǖ墓r條 件下，管線內部介質的流量變化不會很大，特別是循 環水，其工藝情況和參數在一定的時間內基本不變。 系統標定的操作方法是：在一定的時間內，分別對總 表和分表進行標定。這樣的話，就能對總表量與分表 量進行及時核對。如果總表量與分表量總和不符，說 明便攜式超聲波流量計標定的數據有問題、不可靠。 要查找原因，進行再次標定。這種標定方法比單點標 定出來的數據更加可信、可靠。

還是以新氣分水場循環水系統為例，在9月5日對 異丙醇裝置的分表進行移位檢修后，用便攜式超聲波 流量計對其進行了單點的在線標定，標定數據為 1500m3/h正常值應該為2200m3/h左右）。維修人員以 此為依據調整流量計，結果導致生產車間操作失誤。 如果當時采取系統標定的方法，對整個系統的總表與

表3三催化水場循環水系統第二次標定數據統計表

分表進行整體標定，便會及時發現問題，從而避免流 量計指示正確的偽數”

從以上的數據和實例可以看出，雖然這只是個別 現象，但如果出現在關鍵數據上，會給生產帶來極大 的隱患，甚至?xí)霈F(xiàn)安全事故，節能減排降耗更無從 談起。還是以上述新氣分水場循環水系統為例，在發 現標定數據有誤后，通過查找原因，我們認為是管道 襯里和管壁結垢造成的輸入管徑數據有誤，導致檢測 數據失準這在后期的檢修并對管線內部查看時，證 實了這一點）。這樣我們及時地調整了標定的位置，并 配以超聲波測厚儀，在管線上尋找最佳標定位置。下 面是調整了標定位置后標定的數據見表3和表4)。

從表3和表4中的數據可以看出，經調整后標定的 數據基本一致。分表與總表之和基本相等。因此采取 系統的標定方法會使得現場標定的數據出錯概率幾乎為零。
