以標準表配備次級標準和核查標準，利用天然氣主輸氣管道介質，完成對天然氣流量計實流檢定。

為解決內蒙古地區天然氣輸氣管道上的高壓、大 流量天然氣流量計的檢定難題，利用燃?xì)夤居脷獯?/span> 流量高壓力的便利，建設一座高標準的計量測試中心 勢在必行。一期工程擬建完善的天然氣流量量值傳遞體系和流量標準裝置，測量范圍（8?3 600)m/h、 壓力（0.4?2.0) MPa的范圍內對0.5級，DN50 — DN250的各種天然氣流量計進行實流檢定。

1.站址選擇和建設規模

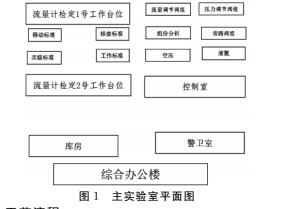

土建和主標準器及配套設備總資金投入約300萬元?1 500萬元，占地面積6 000m2。主要 建筑物有管理人員工作場所樓、來氣進站壓力調節 和換熱工作間、標準實驗室、中心控制室、C N G壓縮 站、地下儲氣井等。各級量值溯源及傳遞標準裝置 有：音速噴嘴一級標準裝置、高壓氣體渦輪流量計二 級標準裝置、超聲波流量計三級標準裝置和撬裝移 動式四級標準裝置。主實驗室建筑平面圖見圖1。

2.工藝流程

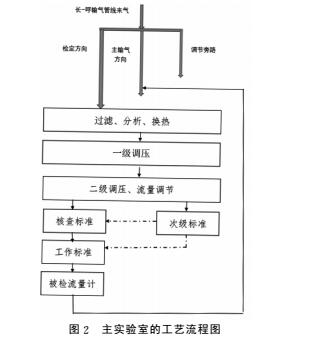

主實驗室的工藝流程框圖見圖2。

主實驗室連接在主輸氣管道旁通管路上。主實 驗室與主輸氣管道分輸站有若干條連接管道。其 中，DN50?DN250 共 5 條。DN200、DN250 的 2 條 檢定管線連接主輸氣管道進口和出口，用于檢定或 校準口徑較大且測量范圍較寬的天然氣流量?jī)x表。 工作時，截止主輸氣管道輸氣閥門，切換至檢定工作 管道，檢定工作管道設有旁通管道，用于檢定輸氣余 量控制。同理，DN50、DN80、DN100檢定工作管道 連接小型用氣量單位。同時，兼顧音速噴嘴對渦輪 流量計標準表的校準。檢定校準過程中，通過對主輸氣管道高壓天然氣進行二級調壓和換熱，同時進 行穩流與整流，使檢定和校準介質達到預設工作狀 態。檢定用氣量經一級標準裝置、二級標準裝置、三 級標準裝置、被檢表測試管段后進入末端管道。經 過CPU數據采集和自動控制系統，完成被檢定和 校準天然氣流量計的實流檢校。整個檢定校準過程 共有5個不同功能的檢定工藝流程，即：①一級標準 檢定大量程二級工作標準流程—級標準檢定小 量程二級工作標準流程；③大量程二級工作標準檢 定大量程被檢天然氣流量計流程；④小量程二級工 作標準檢定小量程被檢天然氣流量計流程；⑤一級 標準檢定小量程被檢天然氣流量計流程。

當一級標準裝置工作時，被檢定或校準的天然 氣流量計總是安裝在一級標準的上游。

3.  3級高壓氣體流量標準裝置量值傳遞模式

3. 1 —級音速噴嘴高壓氣體流量標準裝置

一級音速噴嘴高壓氣體流量標準裝置由5只 0. 2級音速噴嘴并聯組成測量范圍為（6?2 500) m3/h，以校準方式對二級標準、三級標準、四級標準量值傳遞。

3.2二級渦輪流量計氣體流量標準裝置

二級渦輪流量計氣體流量標準裝置采用并聯流 量計組模式。根據測量范圍不同配置檢定校準管 路。其中，小口徑二級渦輪流量計氣體流量標準裝 置由4臺DN50的渦輪流量計組成，（10?750)m3/ h,設置DN50(65)、DN80(100)等被檢表工作臺位。 可開展公稱口徑小于DN100、準確度為0.5級及以 下的各種規格型號的天然氣流量計檢定和校準。大 口徑二級渦輪流量計氣體流量標準裝置由4臺0.2 級DN100渦輪流量計組成，流量范圍為（50?

2000)m3/h,有 DN125 (150)、DN200(252)等 4 個 工作臺位。可開展公稱口徑<DN250、準確度為0.5 級及以下的各種規格型號的天然氣流量計檢定和校 準。

二級渦輪流量計氣體流量標準裝置的測量不確 定度?0.25% ,(k=2)。

4.三級超聲波流量計氣體流量標準裝置

三級超聲波氣體流量標準裝置用于對各個二級 渦輪流量計氣體流量標準裝置的量值進行核查，以便確保二級渦輪流量計氣體流量標準裝置量值的準 確和可靠。各三級超聲波流量計氣體流量標準裝置 分別與二級渦輪流量計氣體流量標準裝置相串聯。 與大、小口徑的二級渦輪流量計氣體流量標準裝置 相應，有大、小口徑兩套三級超聲波氣體流量標準裝 置。小口徑流量計二級渦輪流量計氣體流量標準裝 置的三級超聲波氣體流量標準裝置為1臺DN100 的超聲流量計，其流量范圍為（20?800)m3/h。大 口徑流量計二級渦輪流量計氣體流量標準裝置的三 級超聲波氣體流量標準裝置為4臺與對應口徑工作 表串聯安裝的超聲流量計，其中DN100的4臺，其 流量程范圍為（45?2 000)m3/h。核查標準為0.5 級超聲流量計。

5.移動標準（可選）略

上述工藝流程配備氣體組份分析系統，惰性氣 體清掃系統，自動控制系統等可完成天然氣流量計 實流檢定。
