在規定的環境條件下，用臨界流噴嘴氣體流量標準裝置對被 檢流量計進測量，并記錄流量計的儀表系數，取平均值作為測量結果， 以供參考。

1.概述

1.1評定依據

1059. 1 -2012《測量不確定度評定與表示》

1.2測量環境條件

溫度：（5?45) X、相對濕度：15%?95%、大氣壓力：（70? 106)kPa。

1. 3計量標準

臨界流噴嘴氣體流量標準裝置，Urei = 0. 25% (k = 2)

1. 4測量方法

在規定的環境條件下，用臨界流噴嘴氣體流量標準裝置對被 檢流量計進行測量。選取兩個流量點作為測量點，順序進行。每個 流量點重復測量6次，每次試驗時間不少于120s。測量過程中記錄 流量計的儀表系數，取6次儀表系數的平均值作為測量結果。

2.測量模型

根據儀表系數的計算公式得到測量模型：

中：；-第i檢定點第j次檢定的系數，1 /m3 ;

N-第i檢定點第j次檢定時測得的流量計脈沖數；

Vj -第i檢定點第j次檢定時標準裝置測得的實際體積，m3。 根據1059. 1 - 2012《測量不確定度評定與表示》，其相對合成標準不確定度為：

3.輸入量引入的標準不確定度 主要不確定度來源包括：

測量重復性引入的相對標準不確定度分量、1 (Nj)

標準裝置引入的相對標準不確定度分量?i (Vy)

3. 1測量重復性引入的相對標準不確定度分量(N)

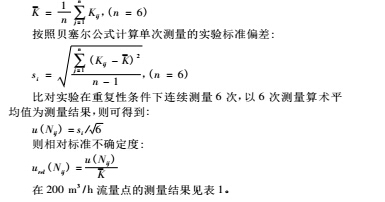

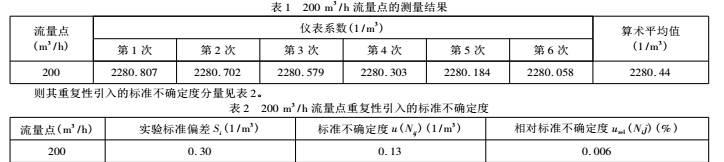

采用A類不確定度評定方法。在規定的環境條件下，用臨界流 噴嘴氣體流量標準裝置對一臺1. 0級氣體渦輪流量計進行測量， 選取200 m3/h流量點重復測量6次，測量過程中記錄渦輪流量計 的儀表系數，取6次儀表系數的平均值作為測量結果。測量結果的 算術平均值為：

3. 2計量標準引入的相對標準不確定度分量?i (Vw)

采用B類不確定度評定方法。根據裝置的檢定證書，其擴展 不確定度為=0. 25%，=2。則其相對標準不確定度分量? (Vij)為：

4.標準不確定度匯總表

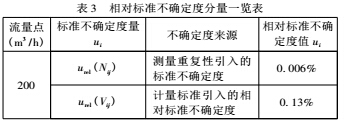

根據以上相對標準不確定度分量匯總見表3：

5.合成標準不確定度的評定

以上各項標準不確定度分量互不相關，則氣體渦輪流量計在 200 m3 /h流量點儀表系數的相對合成標準不確定度為：

6.擴展不確定度的評定

取包含因子k =2，則氣體渦輪流量計在200 m3/h流量點儀表 系數的相對擴展不確定度為：
