設計了一種用于電磁流量計傳感器空管檢測的模塊，該模塊采用電流源附加激勵形式，包括精密電流源、電流控 制電路、電阻匹配模塊三部分。分析了采用電流源方法相比于參數提取和電壓源方法的優勢，推導了精密電流源模塊的輸出 阻抗大小。相比于現有空管檢測方法，所設計的空管檢測模塊可靠性更高、適用范圍更廣。

電磁流量計傳感器的空管狀態指管道未被液體充滿，導致 電極部分或全部裸露于空氣中，該狀態下儀表示數不規則，無法 正確顯示流量值。

現階段實現對空管狀態的檢測，主要有增加電極、參數提取 和附加激勵三種方法。增加電極的方法需對管道進行改造， 在實際使用中可行性不高；參數提取通過測量疊加于流量信號 上的微分干擾和工頻干擾兩種信號，實現對管道的狀態判斷。由 于干擾信號幅值受工況環境影響大，該方法適用范圍較小；附加 激勵源的方法又分為電壓源和電流源兩類，電壓源輸出阻抗小， 并聯于電極回路，使儀表放大器輸入阻抗減小，影響流量信號。 電流源輸出阻抗高，對流量信號的影響可忽略，但電流源輸出電 流值不應過大，且電流方向應可以改變以避免電極極化引起的 零點漂移問題。

為了實現對傳感器空管狀態更準確、可靠的報警功能，本文 提出并設計了一種電流源激勵形式的電磁流量計空管檢測模塊。

1.電流源附加激勵下傳感器電極回路模型

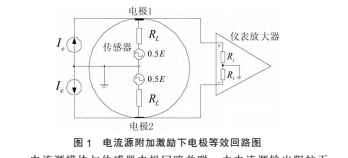

圖1為電流源附加激勵下的傳感器電極回路模型圖，E為 磁場作用下表征流速信號的感應電動勢，Rl為測量電極對地等 效電阻，Ri為儀表放大器的輸入電阻，le為電流源。

電流源模塊與傳感器電極回路并聯，由電流源輸出阻抗無 窮大特性可知，電流源模塊不對流量信號大小產生影響。考慮實 際使用情況下，不同流體類型的流體阻抗大小不一，對于低電導 率類型流體，其流體阻抗大，為避免采樣電勢信號飽和，電流源 輸出值應根據流體類型大小可調，且輸出電流大小在微安級。另 外，為了避免電極長時間受同一方向電流影響而產生電極極化 反應，導致儀表零點漂移影響儀表精度，電流源流向需可控。

綜上所述，為實現電流源附加激勵形式的空管檢測模塊能 夠準確實現空管報警功能，電流源需滿足如下三點約束條件：微 弱電流值恒流、電流方向可控、電流值可控。

2.空管檢測模塊系統框架

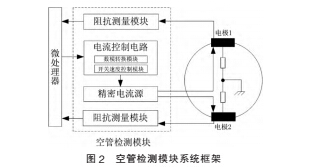

空管檢測模塊 圖2空管檢測模塊系統框架 如圖2所示，空管檢測模塊系統由精密電流源、電流控制電 路、阻抗測量模塊三部分組成。其中，精密電流源輸出恒定電流; 電流控制電路實現對電流源輸出電流大小和方向控制； 阻抗測 量模塊對電極電勢進行采樣與電勢調整，后送入微處理器進行 空管判斷。下面分別對三部分電路設計進行介紹。

2.1精密電流源電路設計

電流源并聯于傳感器電極回路，為了不影響流量信號采集, 電流源內阻應為高阻抗。

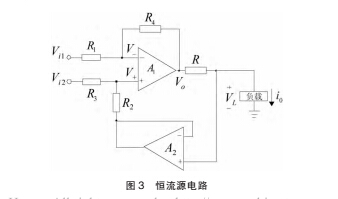

如圖m為輸入電壓，Vl為負載端電壓，i。為電流源輸 出，八1、八2；為運算放大器。

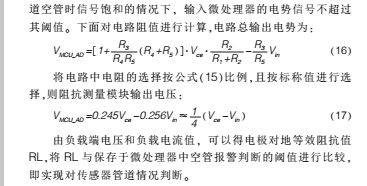

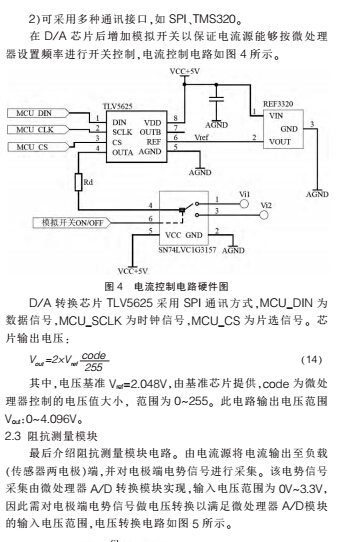

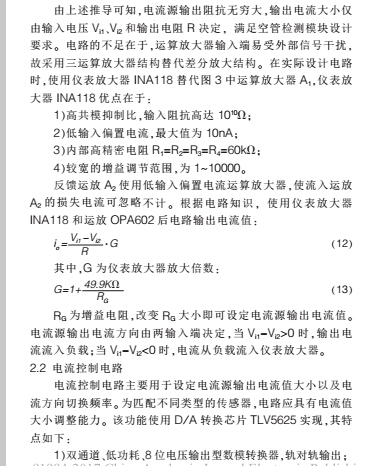

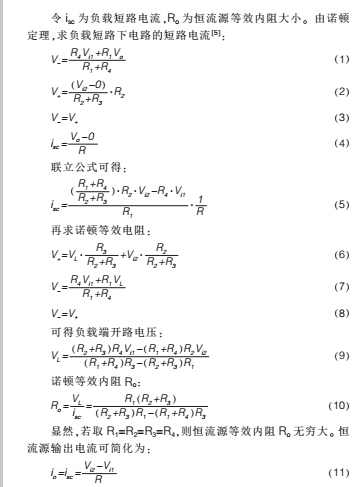

3.結束語

相比于現有方法，使用電流源形式的附加激勵模塊，受傳器負載類型影響小，有更廣的適用范圍和更高的可靠性。
