焦化廠煉焦作業必然會產生焦?fàn)t煤氣,這是一種比較重要的副產品，發熱效果好、熱值較高，但由于焦?fàn)t煤氣中含有 較多的水分、苯、焦油、等雜質,煤氣流量測量時經常會將測量設備堵塞，進而影響計量結果。畢托巴流量計是一種重要的測量介 質管道中心流速的流量計,本文主要就畢托巴流量計在宣鋼焦?fàn)t煤氣計量中的具體應用問題進行簡單的討論分析。

畢托巴流量計的前身是一種智能探針式流量計，屬于一種 皮托管原理的流量計，具有節能、可靠性高、安裝簡便、耐高溫 高壓、測量范圍廣等優點，在液化氣、天然氣、煤氣、空氣、水、焦 油、化工物業料等各種流體介質的流量測量中十分常見，本文 主要就畢托巴流量計的工作原理進行簡單的介紹，重點分析安 裝投運方法以及具體的節能效果。

一、畢托巴流量計的工作原理

畢托巴流量計是一種差壓式流量計，是根據國際標準 ISO3966《封閉法管道中流體測量——采用皮托靜壓管的速度 面積法》進行設計的，具體的應用過程中，利用皮托管原理提取 流體流速，然后換算成流體的質量流量或者體積流量。該流量 計采用非收縮節流設計，實際的流速測量過程中，首先需要將 傳感器插入到氣體管道的中心位置，將總壓孔對準流體的流動 方向，此時，總壓與靜壓的差值為管道的差壓，然后利用畢托巴 流量計的風動標定曲線擬合出該測量點的標準差壓，根據這一 標準差壓就能夠計算出流體的流量。流量計的傳感器一般安 裝在與水平管道垂直的上方管道的中心線位置，取壓口與傳感 器平行線成30°,取壓口遇到雜質時，重力作用下，雜質會自行 脫落，因此不用擔心雜質會粘附在取壓口上，堵塞流量計，影響 流量計的測量精度。

傳統的煤氣測量一般選用的是差壓式孔板流量計，雖然計 量的精準度比較高，但由于焦?fàn)t煤氣中含有較多的灰塵、水分、 焦油等雜志,很容易附著在導壓管管壁上,導致導壓管被堵塞， 影響計量的精準度。畢托巴流量計則不會出現這一問題。

二、畢托巴流量計的安裝及投運方法

畢托巴流量計安裝時，在水平官道上從上往下插入，主要 有法蘭連接和螺紋連接兩種連接方式。法蘭連接時,首先根據 傳感器的大小在測量管道上鉆一個尺寸合適的插入孔,然后將 法蘭連接座定位在管道上，按照相關的連接要求開孔,將流量 計插入到被測管道中一定長度后，利用法蘭及螺栓緊固。煤氣 屬于易燃?xì)怏w,連接過程中要做好防火安全工作，現場工作人 員要能夠結合作業環境具體的條件看，制定合理的應急預案， 配置好滅火器材，一旦出現火災，及時撲救，降低損失保證現場 作業人員的人身安全。

(-)畢托巴流量計的安裝步驟

具體安裝過程中，首先按照預先設計好的技術參數在被測 管道上量好安裝前后直管段距離，找好安裝點之后，將管道打 磨光滑，焊接好連接底座、安裝好開孔器后可以進行開孔作業， 煤氣管道需要采用帶壓開孔方式，因此最好選擇手動開孔器。 開孔作業完成后,將穿孔機器取出，插入時要詳細的檢查畢托 巴流量及的頭部方向及插入尺寸，流量計安裝完成之后，頭部 位于管道中心線上，總壓孔對正來流方向。傳感器插入之后， 固定好螺桿,將總壓及靜壓的因出口導壓管引到差壓變送器的 三閥組之上，兩個導壓管需要處于同一個水平面上，為了避免 因?yàn)楦叨炔灰恢聦?dǎo)致測量誤差，導壓管的彎度應保持一致。最 后檢查管道接頭的氣密性,氣密性檢查一般使用肥皂水即可， —旦出現泄漏問題要及時處理。此外，管道焊接部位需要進行 使用黃油等材料進行防銹處理。

(二）畢托巴流量計投運方法

投入運行過程中，差壓變送器主要利用積算儀進行供電， 電壓為24V,必須要保證差壓變送器線路連接正確；差壓變送 器的量程、單位等相關參數由通訊器進行設置，正式投運之前 需要檢查差壓變送器的零點的準確性，如果出現偏差要及時進 行調零處理。調零完成后，將差壓變送器的正壓閥、平衡閥關 閉，快速打開負壓閥，此時差壓變送器正式投入運行。投運過 程中，根據BTB~A積算儀廠家提供的參數設置積算儀,連接電 力線路,檢查回路電流與瞬時流量是否對應。

三、畢托巴流量計節能分析

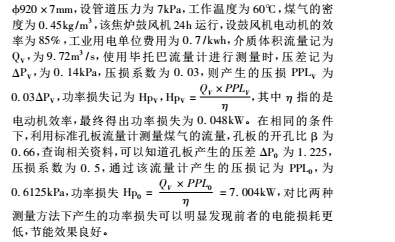

與傳統的孔板等差流量計相比，畢托巴流量計具有良好的 節能性。它的一次測量元件智能探針是由不銹鋼制成的，截面 積非常的小，因此在煤氣管道中幾乎沒有壓力損失，可以極大 地減小流量計的運行成本。某焦?fàn)t煤氣管道的規格尺寸為

四、結語

與傳統的差壓流量計相比，畢托巴流量計具有防堵塞、耐 磨、節能、適用性強、結構簡單安裝便捷、測量精度高、測量范圍 廣等優點，現階段應用十分的廣泛。隨著科學技術的快速發 展,未來還將產生許多新型的流量?jī)x表，但無論是哪一種流量 儀表,都有一定的適用條件，有一定的局限性，在實際的工業生 產過程中，作業人員要能夠介質的性質以及各自的測量環境， 合理的選擇適當?shù)臏y(cè)量?jī)x器，提高測量的精準度，降低測量過 程中的能源損耗，盡量節省企業的生產成本，為企業創造更多 的經濟效益。
