近年來隨著電子技術的進步和超聲換能器技術的發展,出現了 口徑在DN80及以下口徑的氣體超聲流量計,其聲道數 量、通道布置等技術設計各不相同。在理論上這些小口徑超聲流量計指標均不遜色于大口徑氣體超聲流量計的性能指標,可以有 效應對各種復雜工況條件。但是由于聲道布置、換能器探頭技術等原因,在較小的管道內徑中氣體超聲流量計實現精確測量要比 在大口徑條件下實現精確測量的難度大,小口徑氣體超聲流量計在實流測試中性能指標能否達到其理論宣稱的一致,其不同的聲 道數量和通道布置是否具有理論上的技術優勢還有待實驗室測試證實。
1.基本情況

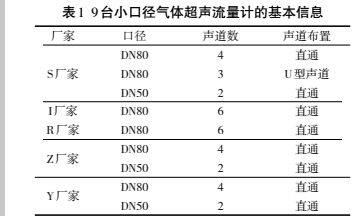

通過對國內主流氣體超聲流量計廠家的調研比 較,并通過調查成都分站的小口徑氣體超聲流量計實 流檢定數量,篩選出目前國內站場上使用情況最多的 5個廠家9臺不同規格型號的小口徑氣體超聲流量計 參與項目實驗,見表1。

2.性能測試方案
第一步性能測試將使用成都分站的臨界流文丘 里噴嘴標準裝置對選定的流量計的相對示值誤差、重 復性等逐一進行測試,實驗壓力范圍(1.0~1.5)MPa, 上游直管段大于100D,下游直管段大于50D的理想 流場狀態下,測試流量計進行多點修正后其性能指標 的變化;

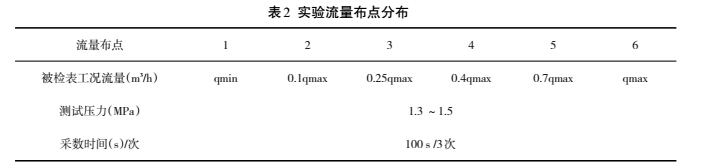

第二步測試將使用成都分站的臨界流文丘里噴 嘴標準裝置對選定的流量計在匯管為阻流件條件下 進行測試,實驗壓力范圍(1.0~1.5)MPa,在流量計上 游5D處加裝匯管為阻流件條件下進行測試,然后在 上游5D處加裝32孔板式流動調整器改善流態再進 行測試,見表2。

3.小口徑氣體超聲流量計的性能影響 測試結果

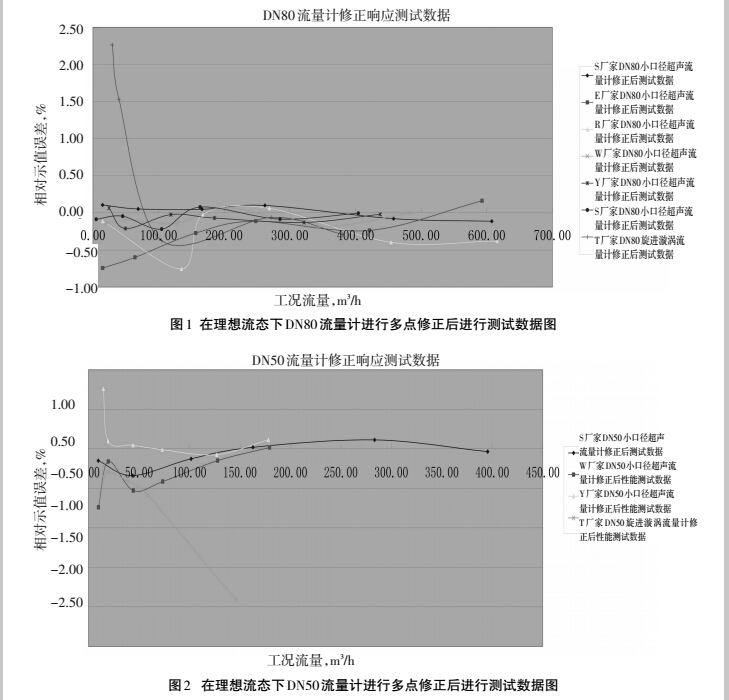

理想流態下,修正后的DN80小口徑氣體超聲流 量計4聲道和6聲道并沒有明顯的性能差距,僅就測試的個體表的測試數據來看,無論DN80小口徑氣體 超聲流量計采用的是4聲道和6聲道,其在理想流態 下的性能測試數據都是滿足現場計量準確度要求的 見圖1。
理想流態下,修正后的DN50兩聲道小口徑氣體 超聲流量計在理想流態下的性能測試數據都是滿足 現場計量準確度要求的,見圖2。

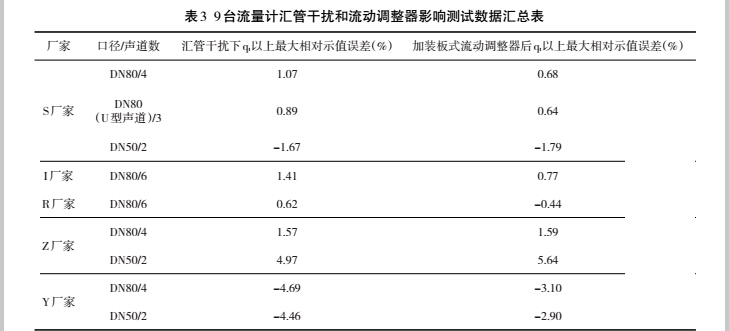

在流量計上游5D處加裝匯管干擾進行測試,然 后在上游加裝32孔板式流動調整器改善流態再進行 測試,測試數據發現4聲道的DN80 口徑的氣體超聲 流量計的相對示值誤差要明顯優于2聲道的DN50 口 徑的氣體超聲流量計,同等DN80 口徑的氣體超聲流 量計6聲道的相對示值誤差較之于4聲道并無明顯優 勢,見表3。

4.結論與建議
各廠家的小口徑氣體超聲流量計在置入修正 系數后均能顯著降低流量計的相對示值誤差,其基本 性能均滿足分界流量值qt上相對示值誤差優于 0.7%,重復性優于0.2%的技術指標,但建議小口徑氣 體超聲流量計在用于現場貿易計量前必須經過實流 檢定并進行修正后驗證點測試;
在本次測試中,在理想流態下,無論是口徑為 DN80的4聲道超聲流量計或6聲道超聲流量計,還是 DN50的2聲道超聲流量計,其性能均滿足貿易交接 計量準確度要求。但在上游存在嚴重流態干擾的情 況下,4聲道的DN80 口徑的氣體超聲流量計的測試 表現要明顯優于2聲道的DN50口徑的氣體超聲流量 計,同等DN80 口徑的氣體超聲流量計6聲道較之于4 聲道并無明顯優勢;
在本次測試中,在上游5D處加裝32孔的板 式流動調整器對于各廠家的DN80超聲流量計而言均 有一定的流態改善作用,其相對示值誤差會明顯變 小;而加裝32孔的板式流動調整器對于各廠家的 DN50超聲流量計而言沒有明顯的流態改善作用,無 法使相對示值誤差明顯優化;
在本次測試中,U型超聲流量計較同等口徑的 直通型超聲流量計而言耐匯管干擾、流態變化的能力 要強,但達不到廠家宣稱不需要上游直管段的程度,當
上游流態不穩定時同樣會造成測試數據顯著變化;
不同廠家的小口徑超聲流量計在修正合格后 均能用于貿易計量,但在面對現場無法克服的復雜流 態影響時,如果場地條件可以滿足的情況下,最佳解 決方法依然是保證上游直管段長度,其次是選擇性能 更優秀,更能耐受復雜流態干擾的流量計,最后是在 上游安裝流動調整器調整流態干擾;
由于成都分站在超聲流量計測試各種小口徑 氣體超聲流量計時間較短,選擇進行實驗的超聲流量 計數量太少,無法形成足夠的統計規模,對于一些偶 然性和異常情況可能估計不夠;
對于聲道數量、聲道布置方式對于小口徑超 聲流量計計量性能的影響研究還很不足,比如在選擇 阻流件干擾測試時,鑒于各種原因只選擇了匯管干擾 測試,而加裝32孔的板式流動調整器時,位置選擇由 于現場工藝條件限制,只安裝在上游5D處,這些限制 條件導致本次測試代表性不足。
成都分站在較短的時間內開展了小口徑氣體超 聲超聲流量計性能測試的研究,取得的一些初步的數 據和結論,但由于時間和一些客觀條件上的局限,目 前的研究還相當不徹底,對此特提出下一步開展工作 的建議:
(1)選擇更多的阻流件來進行流態影響測試,考 察已有的小口徑氣體超聲超聲流量計對復雜流態的影響反應程度;
(2)將板式流動調整器加裝到上游10D處,考察 板式流動調整器在現場實際安裝位置對復雜流態干 擾的流態調整效果;
(3)選擇一個現場貿易交接站場,實際的進行一 個較長時段的計量測試,考察小口徑氣體超聲流量計 在現場變化工況條件下(壓力波動、流量變化等)的適 用性研究。
