通過對煤氣流量計存在的耐臟污性差和不易安裝、維護等問題的調查和分析，了解了畢托巴流量計的工作 原理和性能特點，以及與孔板流量計各項參數的對比分析，介紹了畢托巴流量計在我公司煤氣計量的應用。

1.目前煤氣計量存在問題

煤氣是焦化廠、煉鐵廠和煉鋼廠煉焦、冶煉的副 產品，也是鋼鐵企業的主要二次能源,在焦化、燒結、 煉鐵、煉鋼、軋鋼和熱電廠等各重要生產工序均大量 被使用，但由于煤氣中含焦油、萘、硫化氫、灰塵和水 等雜質，造成計量設備無法正常運行,計量數據失準 的現象,使煤氣的準確計量成為困擾我公司計量的 —大難題。

我公司的煤氣測量采用的是威力巴流量計和孔 板流量計結合使用的方式。威力巴流量計是均速管 流量計的一種形式的體現，雖然安裝、維護方便,但 由于其取壓孔面積小，故不適用于含雜質較多的煤 氣測量中，易形成堵塞，影響計量數據準確，增加維 護量;孔板流量計是一種典型的流量計量裝置，具有 國家標準作為數據支持,計量數據可靠性高,但煤氣 中含有的焦油、萘、硫化氫、灰塵和水等雜質易附著 于檢測元件及導壓管上，因此經常出現量值偏大 (或偏小）以及導壓管被堵的現象,從而影響計量數 據準確性,不但造成了儀表維護人員工作量的增大 且不宜維護，因此儀表的防堵問題是目前急需解決的一個難題。

另外，由于孔板的安裝條件要求較高：一是必須 離線安裝;二是越大管徑的安裝要求離線時間越長， 現場生產情況很難同時滿足這兩個條件，這也是提 高計量設備配備率需解決的一個現實問題。

2.畢托巴流量計工作原理

畢托巴流量計是采用皮托管原理提取管道中心 流體流速（全壓-靜壓=動壓）再換算成流體體積 流量與質量流量的差壓式流量計。

畢托巴流量計將傳感器插入管道中心，總壓孔 對正流體的來流方向，總壓與靜壓之差即為管道中 心的實測差壓,再由該畢托巴的風洞標定曲線擬合 出該點的標準差壓,根據標準差壓來計算流體的流 量。計算公式如下：

V中心：修正后的管道中心流速；AP：風洞標 定修正后的標準差壓；p:被測介質密度,kg/m3; K: 管道修正系數。

3.畢托巴流量計的性能特點

⑴可靠性高。因畢托巴流量計傳感器的探針是 由不銹鋼材料制成,其構造非常簡單,且結構設計合 理,導壓管內介質不流動，雜物不容易進去，所以能 長時間保持測量精度。

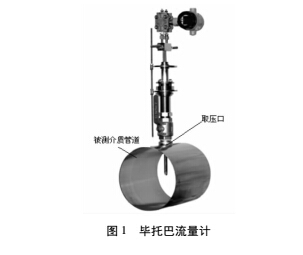

⑵安裝簡便。根據管道管徑及直管段情況確定 在管道相應的位置上打一個相當的孔，將法蘭盤進 行焊接,把畢托巴流量計插入管道中心，固定即完成 安裝（圖1)。

⑶無需維護。一次檢測元件探針本身無需維 護,檢測元件可在線插撥,隨時撥出清洗,維護方便。 對于管徑較大的測點，可以加裝蒸汽或氮氣反吹裝 置進行反吹。

⑷測量范圍廣。流量在0.2~50 000 t/h都可以 精確測量。氣體流速在1 m/s以上,液體流速在0.1 m/s以上的介質都可以精確測量。對低流速、小流 量、大管徑的測量效果尤佳。適用于氣體、蒸汽和液 體流量測量。

⑸節約能源。由于畢托巴流量計傳感器采用了 子彈頭形設計,使其不僅在流量測量上保持了高精 度、高強度和大量程比,還使得管道壓損大大的降低 了，與孔板、長頸噴嘴和V錐流量計等節流裝置相 比較具有明顯的節能效果。畢托巴流量計是根據國 際標準ISO3966《封閉管道中流體流量的測量一 采用皮托靜壓管的速度面積法》設計的差壓式流量 計,是國家發改委節能信息中心推薦的一種節能型 流量計。

4.性能對比

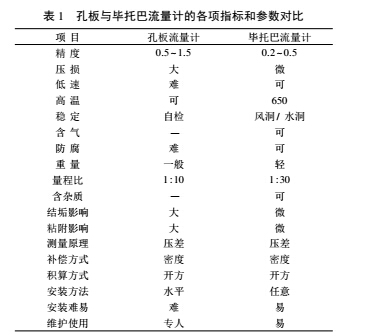

公司曾經將煤氣測量由孔板流量計轉換成威力 巴流量計,但經過實踐證明，威力巴流量計取壓孔面 積小，易堵塞，不適用于煤氣的測量，但孔板流量計 也存在著安裝和維護受生產情況制約的問題，不利 于曰常維檢工作的開展,從畢托巴流量計性能特點 來看,基本能夠解決以上問題。現將孔板與畢托巴 流量計的各項指標和參數進行了對比,具體見表1。

從表1中不難看出，用于煤氣的檢測,畢托巴流 量計的測量與維護更優于孔板。畢托巴流量計以其 安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等 特點可以成為替代孔板的產品，但測量數據的準確 性還需對使用過程中的測量數據進行跟蹤、分析，最 后得以定論。

5.應用效果

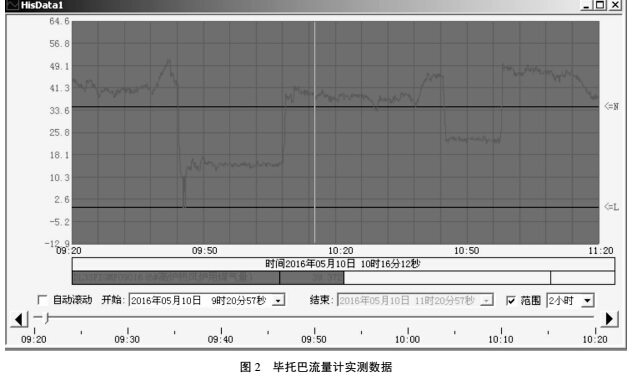

通過對畢托巴流量計的工作原理及性能特點的 了解,2014年利用6#高爐檢修的機會,在6#高爐熱 風爐高爐煤氣總管上安裝了第一臺畢托巴流量計， 運行至今歷時2年，流量檢測一直穩定可靠（圖2: 6#高爐熱風爐煤氣量）,沒有出現過堵塞現象，達到 了理想的防堵性能和穩定的取壓功能，有效減少了 維護工作量,并降低了工作時的危險性。另外,從測 量的數據來看（圖2),與分支管的數據之和基本相 符,還需進一步對數據進行跟蹤分析。
